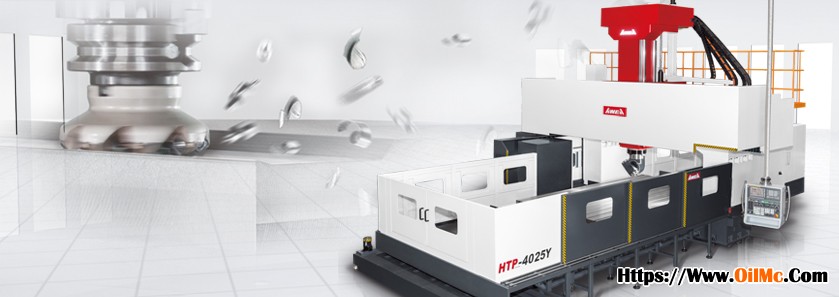

台湾亚崴HTP-5025高刚性龙门加工中心价格
|

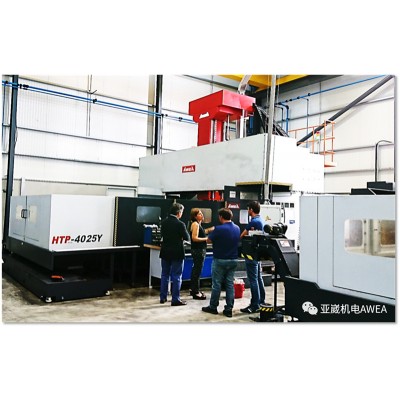

高剛性龍門型加工機
藉由大扭力主軸與超高剛性的結構設計，賦予本系列突出的重切削能力，任何欲提高切屑移除率、減少加工循環，或各種不易切削材質的加工難題，都可交由 HTP 系列輕易克服

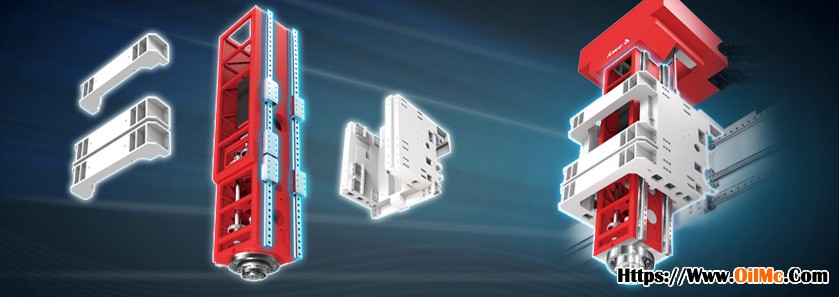

高強度主軸頭結構
U 型鞍座配合 Z 軸四滑軌、十滑塊的高剛性設計，讓主軸頭獲得穩固的支撐，即使 Z 軸長行程懸伸切削，亦可維持優異的加工精度
受力：5,000 N
最大位移量 0.1269 mm

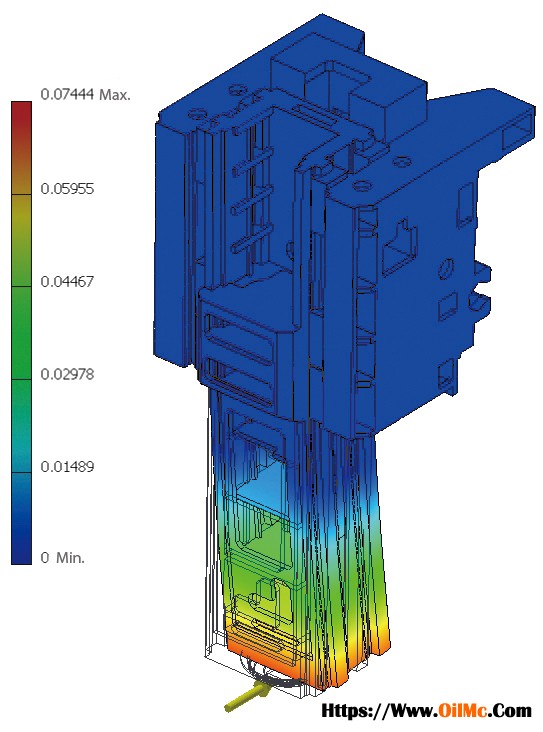

受力：5,000 N
最大位移量 0.0744 mm
頭部結構剛性提升
最佳化的滑軌配置
高規格的四滑軌底座與三滑軌橫樑，讓 HTP 系列的結構剛性、載重能力與精度穩定性，凌駕市面上其它同級機種
彈性的五面加工模組
可選配自動交換頭庫與立臥換刀系統升級為五面加工機
新一代亞崴全自動附加頭系列，性能全面提升
優異的排屑與冷卻能力
標準配備二支彈簧式捲屑器與鐵屑輸送機，切屑移除效能極佳。而 1,000L 大容量水箱可有效抑制切削液熱溫昇，確保加工精度
超高剛性結構
FEM 有限元素分析
所有結構件皆透過 FEM 有限元素分析，具有設計最佳化、結構輕量化等優點，確保整機最佳的結構剛性
精密手工鏟花
立柱、底座、橫樑等關鍵接觸面皆經過精密手工鏟花程序，以達成最佳的組裝精度及均衡負載
滾柱型線性滑軌
三軸軌道採用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升
三軸精度回饋系統
採用半閉迴路設計，螺桿尾端直接與解碼器連結，精確反應螺桿轉動位置，確保良好的定位精度

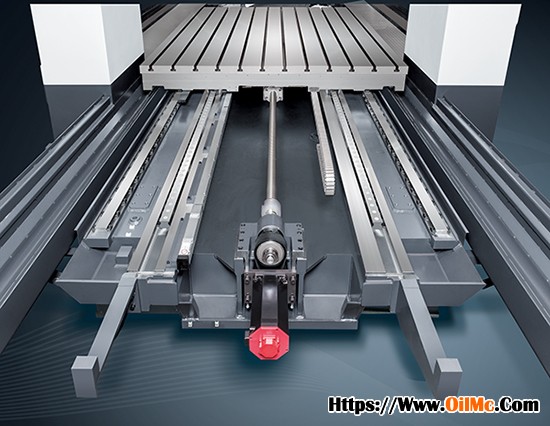

四滑軌底座 ( X 軸 )
高剛性底座採用複合式四滑軌設計，底座尺寸依行程長度比例加大，消除工作台懸垂問題，確保最佳支撐剛性
對稱式中心驅動
X 軸滾珠導螺桿在運動軸向中心，提供高精度與重負荷的軸向進給能力，避免因偏置驅動所產生的移動件游離與導軌磨耗不均勻現象產生

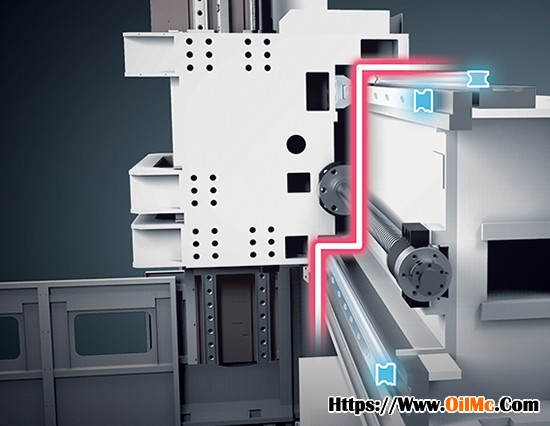

三滑軌橫樑 ( Y 軸 )
大尺寸橫樑採用段差式三線軌設計，支撐剛性較傳統平行式軌道優異甚多，有效避免頭部自重懸垂，顯著提升本系列重切削能力並維持長時間的超高精度
封閉式配重系統
封閉式主軸液壓配重系統結合大容量蓄壓瓶設計，不僅環保且具備極佳的動態響應

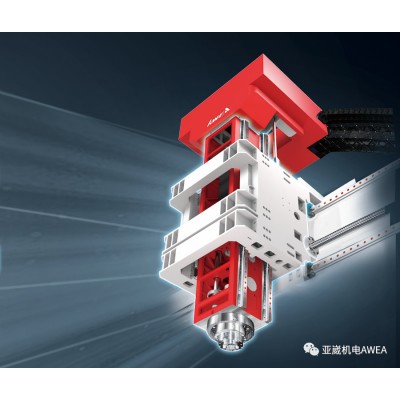

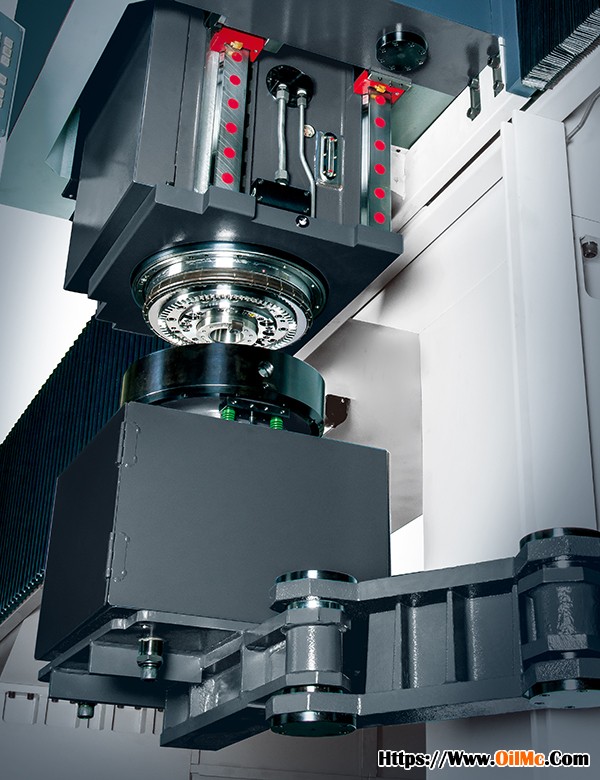

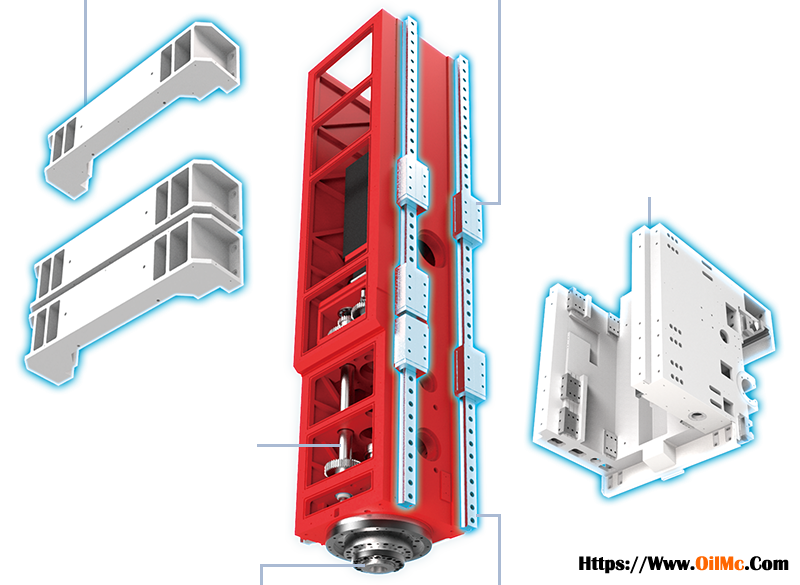

高強度主軸頭結構
固定架可提供充裕的拘束力，確保鞍座在任何重切削條件下皆不易受力變形
線性滑軌內建絕對式高解析度磁性解碼器，可精確反映滑塊移動位置，確保良好的定位精度 ( 同光學尺功能 )
厚肋壁 U 型鞍座可提供頭部兩側穩固的支撐，結構剛性較採用傳統型鞍座大幅提升
齒輪式主軸採用新一代短型傳動軸，剛性高，動力傳遞效能極佳，適合重切削

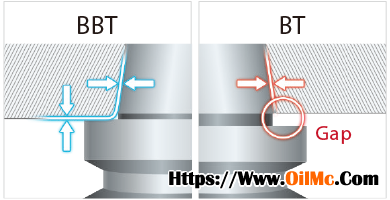

主軸的錐度面與端面能同時與刀把緊密貼合，確保重切削條件下所需的刀具剛性
頭部兩側共配置四支高剛性滾柱型線性滑軌，Z 軸長行程懸伸切削時，亦能維持優異的加工精度
五面加工能力
選配自動交換頭庫與立臥換刀系統成為五面加工機，工件經一次設定即可高效率完成五面加工任務

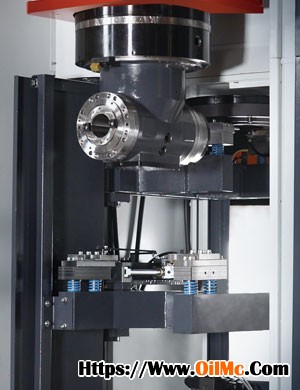

高效率自動交換頭庫
頭倉頭庫可儲置頭蓋與臥式附加頭。頭倉移動的軌道採用高精密線性滑軌，提供快速的附加頭交換能力
頭庫與機器整合為一體的設計，節省佔地空間。此外，各頭倉皆配置獨立活動門，僅於換頭時開啟，防止切屑汙染頭庫

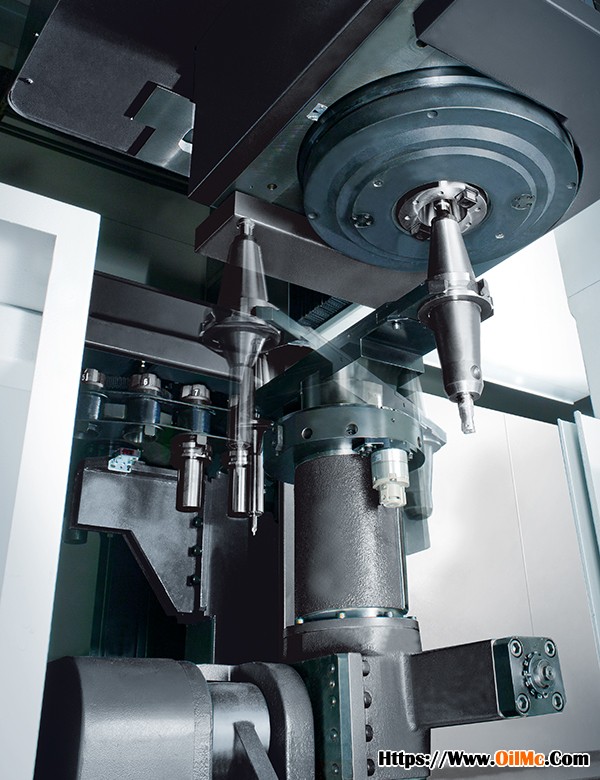

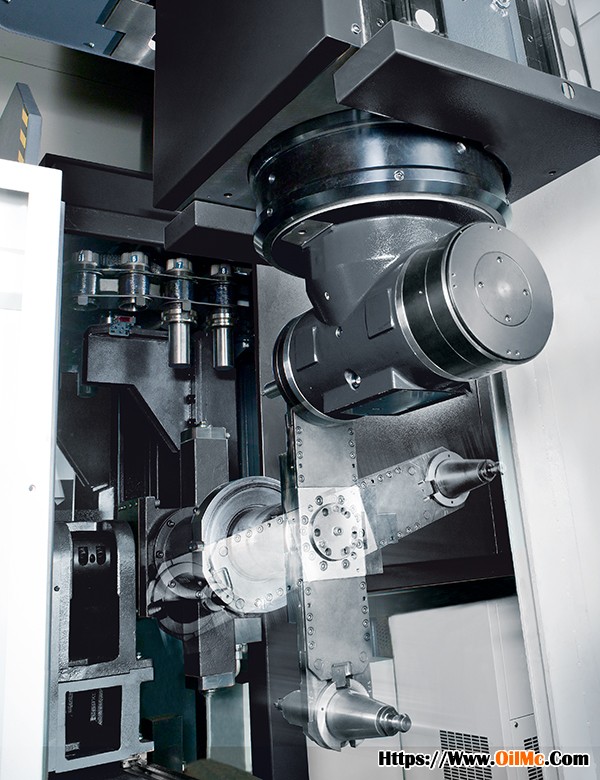

高可靠度立臥換刀系統
所有換刀動作及換刀點皆有檢知器及時序掃描，確保換刀之穩定性及可靠度
標準 32T 換刀系統，另可選用 40 / 60 / 90 / 120T 刀庫

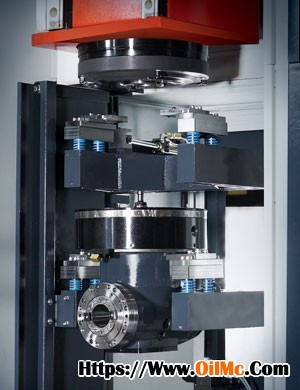

雙頭倉自動交換頭庫
雙頭倉自動交換頭庫
手動交換頭庫
立式換刀
臥式換刀
五面座標轉換系統
標配五面加工座標轉換系統，座標系可隨加工面的不同自動轉換，節省加工時間

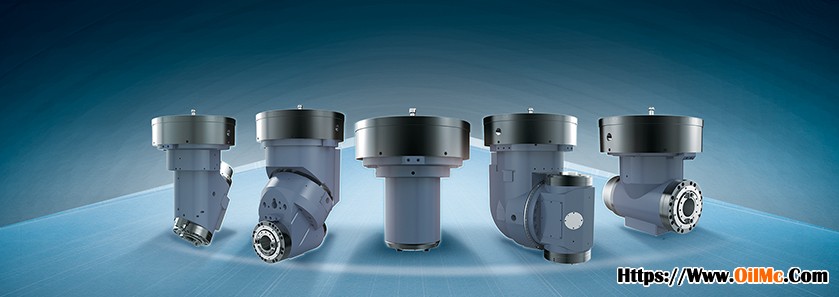

多功能附加頭設計
全系列附加頭皆由亞崴研發與組裝，可區分為 35 度頭、 90 度頭、延長頭以及萬向頭
附加頭與頭蓋之結合面皆以手工精密鏟花，採用日製兩片式曲齒離合器精密定位
選擇自動附加頭，附加頭的抓取方式皆採可程式控制
35度頭
手動鎖頭 / 鎖刀
手動 45° 分度
最高轉速 : 3,000 rpm
最大輸出功率 : 22 kW ( 30 HP )
90度頭
手動鎖頭 / 鎖刀
手動 45° 分度
最高轉速 : 3,000 rpm
最大輸出功率 : 22 kW ( 30 HP )
延長頭
手動鎖頭 / 油壓鬆刀 ( 手動上刀 )
無分度
最高轉速 : 3,000 rpm
最大輸出功率 : 22 kW ( 30 HP )
萬向頭
手動鎖頭 / 鎖刀
C 軸手動 45° 分度
A 軸手動 5° 分度
最高轉速 : 3,000 rpm
最大輸出功率 : 22 kW ( 30 HP )
Top
半自動萬向頭
自動鎖頭 / 手動鎖刀
C 軸自動 5° 分度
A 軸手動 5° 分度
最高轉速 : 2,000 rpm
最大輸出功率 : 22 kW ( 30 HP )
Top
35 度頭
自動鎖頭 / 鎖刀
C 軸自動 5° / 2.5° / 1° 分度
最高轉速 : 3,000 / 4,500 rpm
最大輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統
90 度頭
自動鎖頭 / 鎖刀
C 軸自動 5° / 2.5° / 1° 分度
最高轉速 : 3,000 / 4,500 rpm
最大輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統
延長頭
自動鎖頭 / 鎖刀
最高轉速 : 3,000 rpm ( Z +600 mm ) / 6,000 rpm ( Z +350 mm )
最大輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統

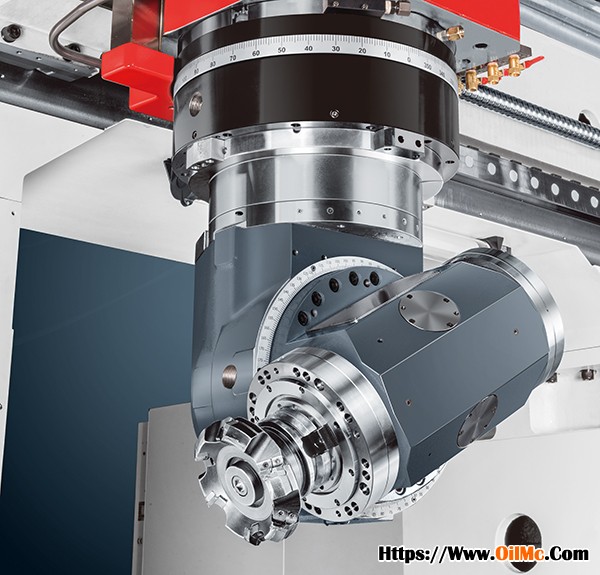

全自動萬向頭 ( 正交型 )
自動鎖頭 / 鎖刀
A / C 軸自動 5° / 2.5° / 1° 分度
最高轉速 : 3,000 / 4,500 rpm
最大輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統
全自動萬向頭 ( 斜交型 )
自動鎖頭 / 鎖刀
A / C 軸自動 5° / 2.5°/ 1° 分度
最高轉速 : 3,000 / 4,500 rpm
最大輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統
| 列印此頁面 | HTP-4025 | HTP-5025 | HTP-6025 |
|---|---|---|---|
| 重要諸元 | |||
| X 軸行程 | 4,000 mm | 5,000 mm | 6,000 mm |
| Y 軸行程 | 2,500 mm ( 選配 3,200 ) | ||
| Z 軸行程 | 1,000 mm ( 選配 1,200 / 1,400 ) | ||
| 雙柱間距離 | 2,700 mm | ||
| 主軸鼻端至工作台面距離 | 200 ~ 1,200 mm ( 選配 200 ~ 1,400 / 200 ~ 1,600 ) | ||
| 工作台 | |||
| 工作台尺寸 ( X x Y ) | 4,020 x 2,400 mm | 5,020 x 2,400 mm | 6,020 x 2,400 mm |
| 工作台最大載重量 | 15,000 kg | 18,000 kg | 20,000 kg |
| 主軸 | |||
| 主軸內孔規格 | BBT50 ( ISO 50 ) | ||
| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW ( 選配 30 / 37 ) | ||
| 主軸轉速 | 齒輪式 4,000 rpm | ||
| 三軸進給 | |||
| X 軸快速進給速率 | 15 m/min. | 10 m/min. | |
| Y / Z 軸快速進給速率 | 12 m/min. | ||
| 切削進給速率 | 1 ~ 10 m/min. | 1 ~ 5 m/min. | |
| 刀庫 | |||
| 刀庫容量 | 32 支刀 ( 選配 40 / 60 / 90 / 120 ) | ||
| 最大刀具長度 | 350 mm ( 選配 400 ) | ||
| 最大刀具重量 | 20 kg | ||
| 最大刀具直徑 / 鄰刀空 | Ø 127 / Ø 215 mm | ||
| 精度 | |||
| 定位精度 ( JIS B 6338 ) | ± 0.015 mm / 全長 | ||
| 定位精度 ( VDI 3441 ) | P ≤ 0.030 mm / 全長 | P ≤ 0.040 mm / 全長 | P ≤ 0.050 mm / 全長 |
| 重現精度 ( JIS B 6338 ) | ± 0.003 mm | ||
| 重現精度 ( VDI 3441 ) | Ps ≤ 0.025 mm | Ps ≤ 0.030 mm | Ps ≤ 0.035 mm |
| 一般規格 | |||
| 切削液容量 | 1,000 liter | ||
| 潤滑油箱容量 | 6 liter | ||
| 油壓系統容量 | 100 liter | ||
| 氣壓壓力需求 ( 最少 ) | 5 ~ 8 ( 5 ) kg / cm² | ||
| 電力需求 | AC 220 ± 10 % Vac / 最高 80 kVA | ||
| 機器淨重 | 41,000 kg | 45,000 kg | 49,000 kg |
本公司保留因技術需求，隨時更改內容及文字之權利。
