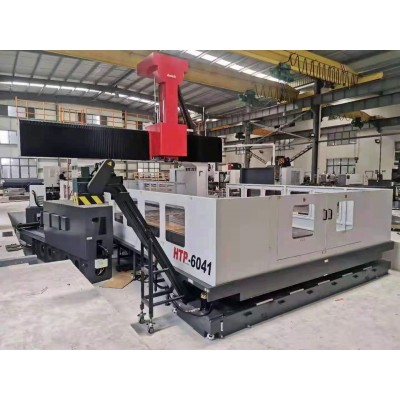

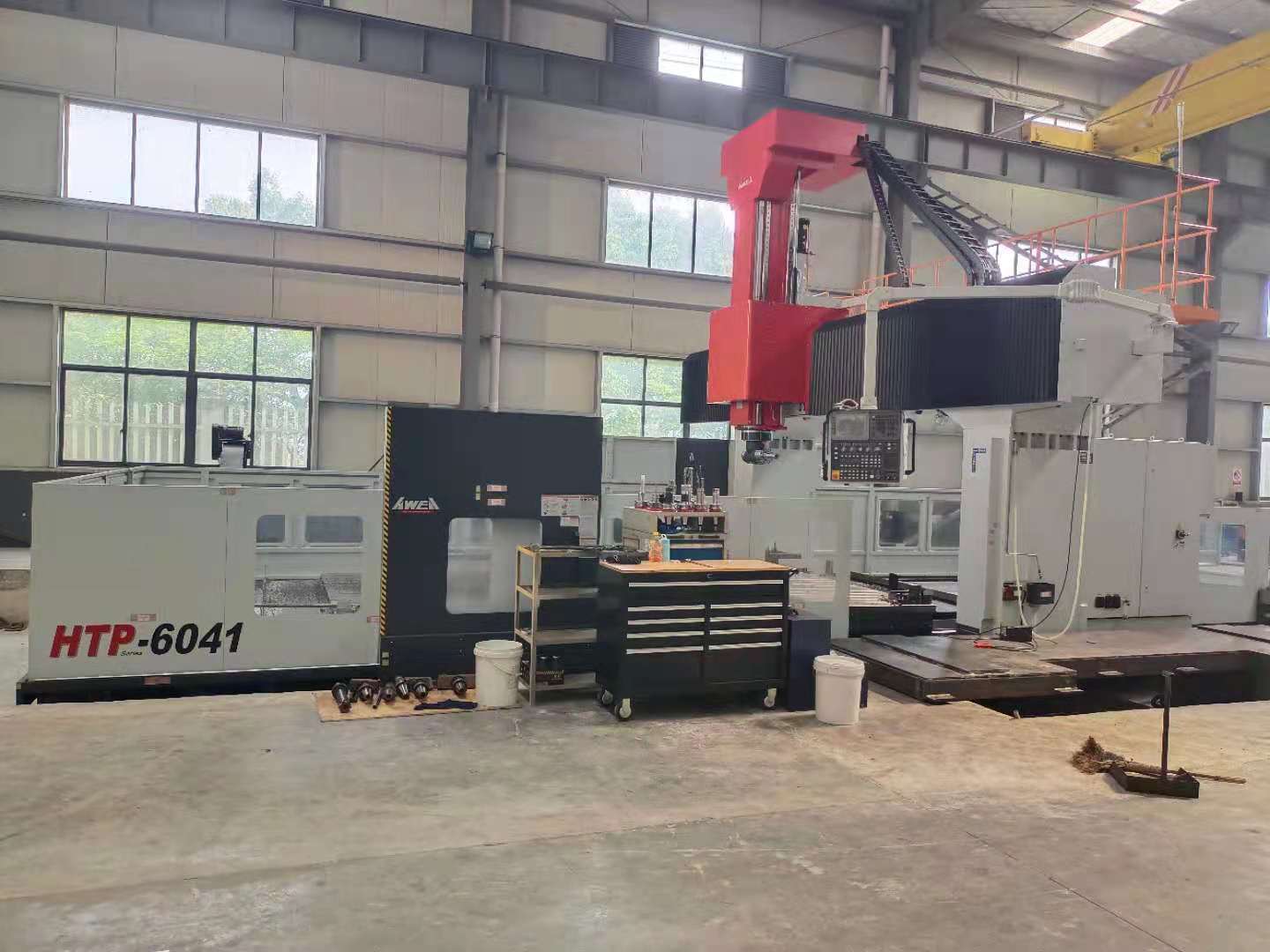

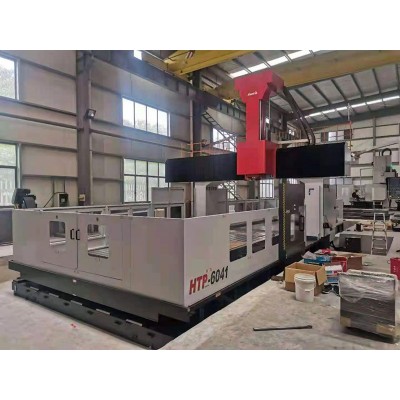

台湾亚威机床HTP-6041高刚性龙门加工中心性能优越

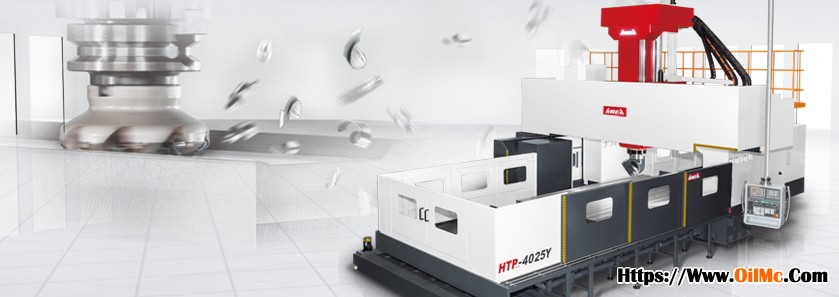

中国中国台湾亚崴龙门加工中心HTP-5040,藉由大扭力主軸與超高剛性的結構設計，賦予本系列突出的重切削能力，任何欲提高切屑移除率、減少加工循環，或各種不易切削材質的加工難題，都可交由 HTP 系列輕易克服

高強度主軸頭結構

U 型鞍座配合 Z 軸四滑軌、十滑塊的高剛性設計，讓主軸頭獲得穩固的支撐，即使 Z 軸長行程懸伸切削，亦可維持優異的加工精度

中国中国台湾亚崴龙门加工中心HTP-5040，化的滑軌配置

高規格的四滑軌底座與三滑軌橫樑，讓 HTP 系列的結構剛性、載重能力與精度穩定性，凌駕市面上其它同級機種

彈性的五面加工模組

可選配自動交換頭庫與立臥換刀系統升級為五面加工機
新一代亞崴全自動附加頭系列，性能全面提升

優異的排屑與冷卻能力

標準配備二支彈簧式捲屑器與鐵屑輸送機，切屑移除效能極佳。而 1,000L 大容量水箱可有效抑制切削液熱溫昇，確保加工精度

超高剛性結構

FEA 有限元素分析

所有結構件皆透過 FEA 有限元素分析，具有設計化、結構輕量化等優點，確保整機的結構剛性

精密手工鏟花

立柱、底座、橫樑等關鍵接觸面皆經過精密手工鏟花程序，以達成的組裝精度及均衡負載

滾柱型線性滑軌

三軸軌道採用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升

三軸精度回饋系統

採用半閉迴路設計，螺桿尾端直接與解碼器連結，精確反應螺桿轉動位置，確保良好的定位精度

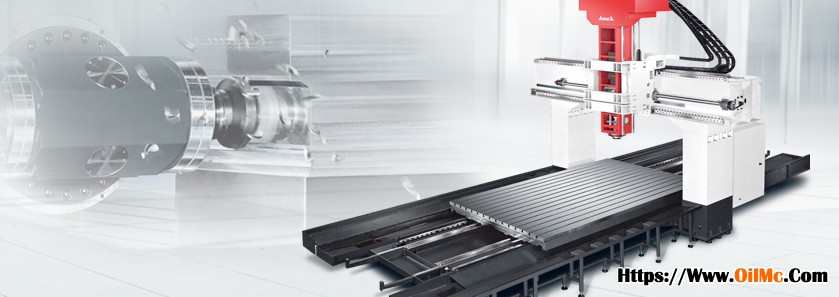

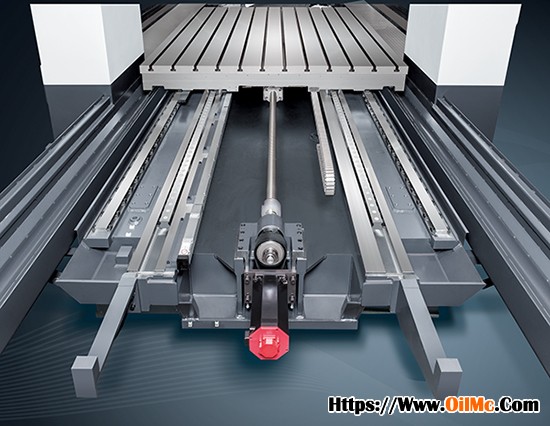

四滑軌底座 ( X 軸 )

高剛性底座採用複合式四滑軌設計，底座尺寸依行程長度比例加大，消除工作台懸垂問題，確保支撐剛性

對稱式中心驅動

X 軸滾珠導螺桿在運動軸向中心，提供高精度與重負荷的軸向進給能力，避免因偏置驅動所產生的移動件游離與導軌磨耗不均勻現象產生

三滑軌橫樑 ( Y 軸 )

大尺寸橫樑採用段差式三線軌設計，支撐剛性較傳統平行式軌道優異甚多，有效避免頭部自重懸垂，顯著提升本系列重切削能力並維持長時間的超高精度

封閉式配重系統

封閉式主軸液壓配重系統結合大容量蓄壓瓶設計，不僅環保且具備極佳的動態響應

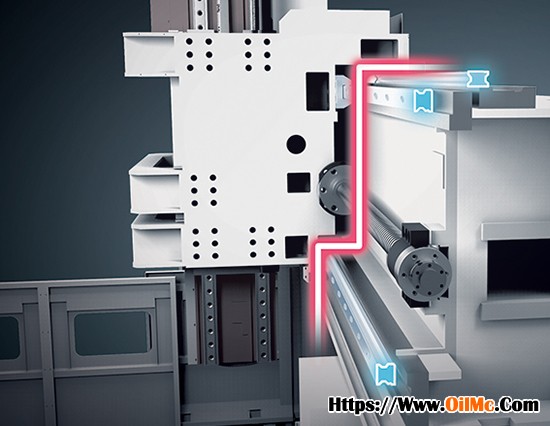

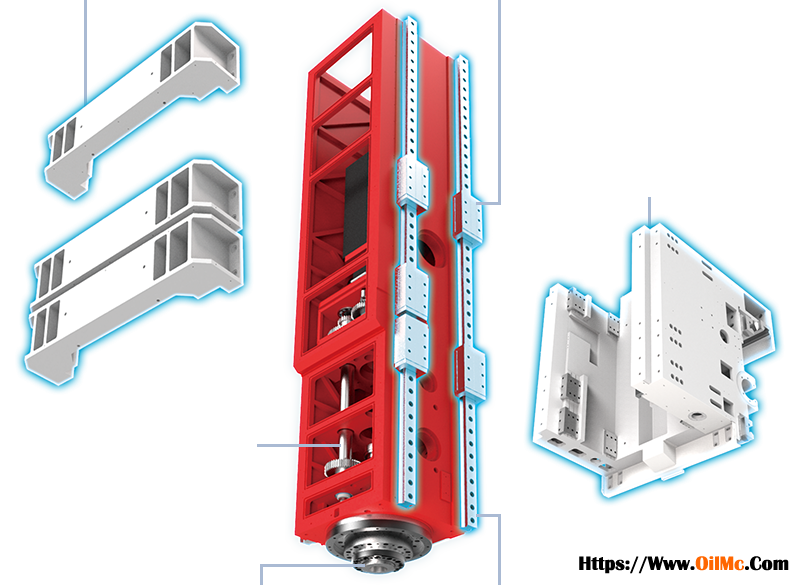

高強度主軸頭結構

鞍座固定架

固定架可提供充裕的拘束力，確保鞍座在任何重切削條件下皆不易受力變形

位置回饋系統

線性滑軌內建絕對式高解析度磁性解碼器，可精確反映滑塊移動位置，確保良好的定位精度 ( 同光學尺功能 )

U 型鞍座

厚肋壁 U 型鞍座可提供頭部兩側穩固的支撐，結構剛性較採用傳統型鞍座大幅提升

短軸傳動

齒輪式主軸採用新一代短型傳動軸，剛性高，動力傳遞效能極佳，適合重切削

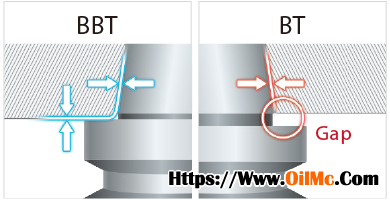

BBT 兩面拘束主軸

主軸的錐度面與端面能同時與刀把緊密貼合，確保重切削條件下所需的剛性

Z 軸四滑軌

頭部兩側共配置四支高剛性滾柱型線性滑軌，Z 軸長行程懸伸切削時，亦能維持優異的加工精度

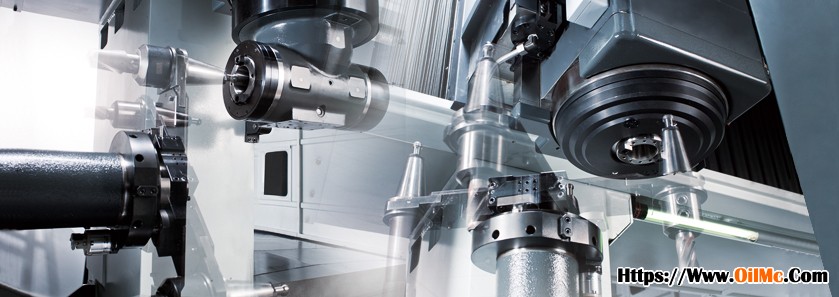

五面加工能力

選配自動交換頭庫與立臥換刀系統成為五面加工機，工件經一次設定即可高效率完成五面加工任務

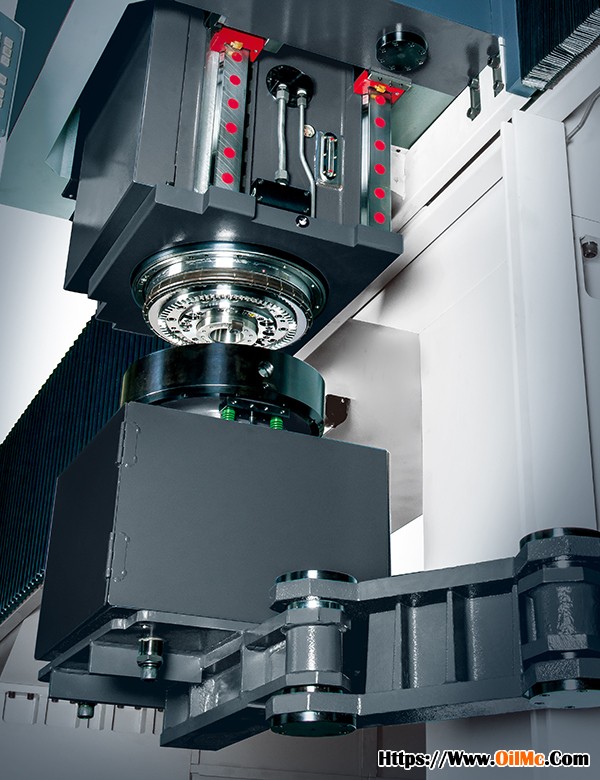

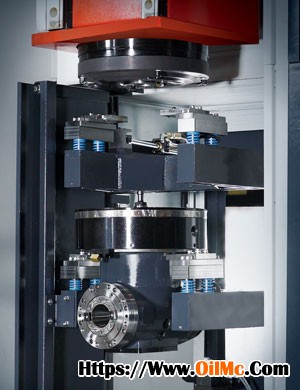

高效率自動交換頭庫

頭倉頭庫可儲置頭蓋與臥式附加頭。頭倉移動的軌道採用高精密線性滑軌，提供快速的附加頭交換能力
頭庫與機器整合為一體的設計，節省佔地空間。此外，各頭倉皆配置獨立活動門，僅於換頭時開啟，防止切屑汙染頭庫

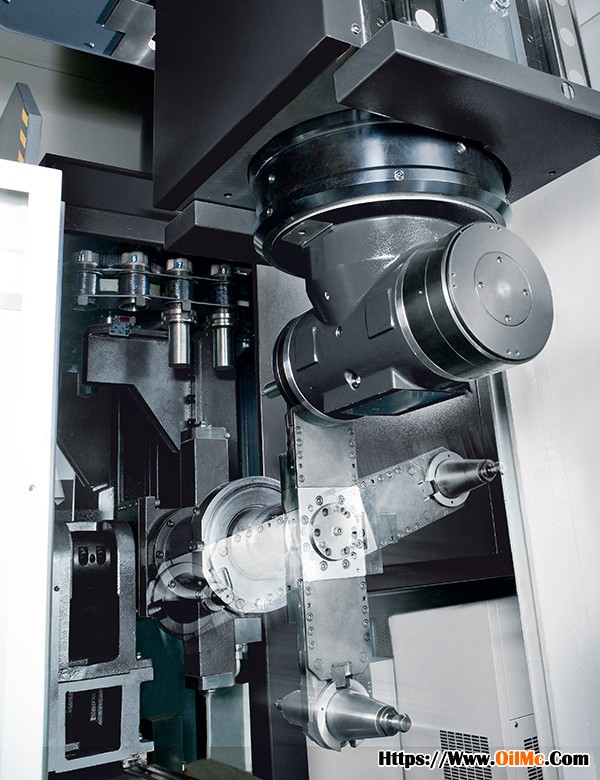

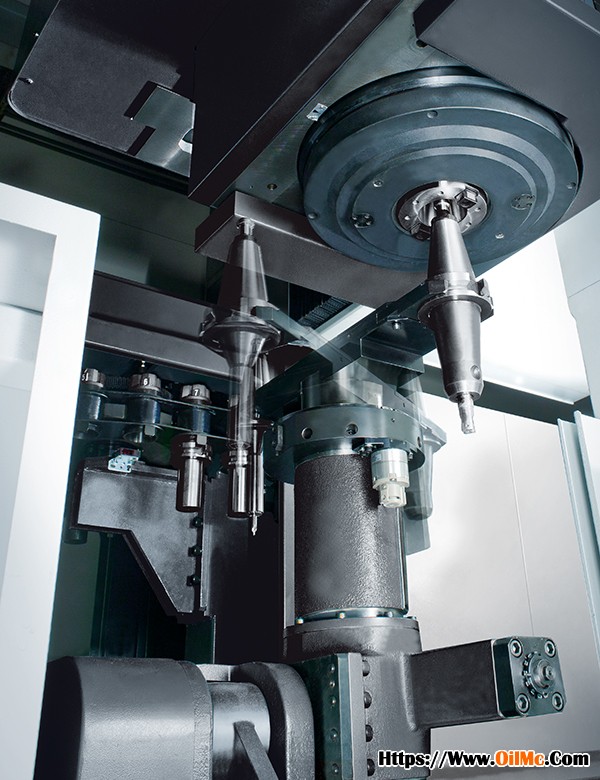

高可靠度立臥換刀系統

所有換刀動作及換刀點皆有檢知器及時序掃描，確保換刀之穩定性及可靠度
標準 32T 換刀系統，另可選用 40 / 60 / 90 / 120T 刀庫

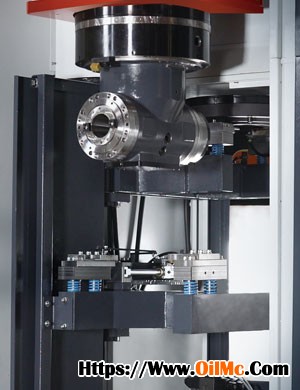

雙頭倉自動交換頭庫

雙頭倉自動交換頭庫

手動交換頭庫

立式換刀

臥式換刀

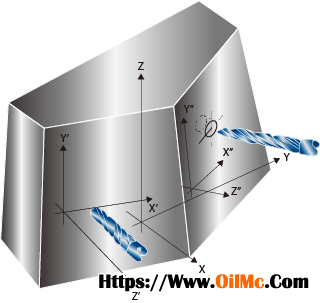

五面座標轉換系統

標配五面加工座標轉換系統，座標系可隨加工面的不同自動轉換，節省加工時間

直線指令

鑽孔

斜線座標系
( 需選配萬向頭 )

斜面座標系

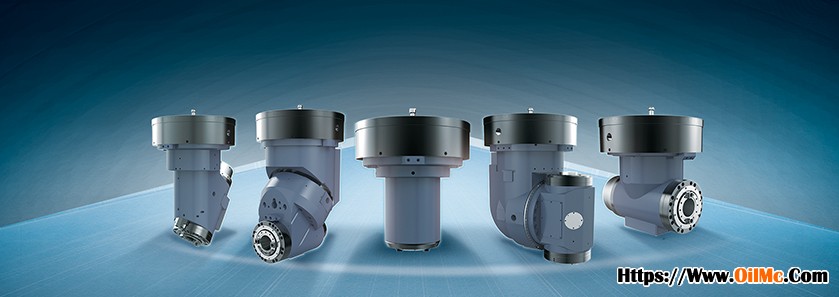

多功能附加頭設計

全系列附加頭皆由亞崴研發與組裝，可區分為 35 度頭、 90 度頭、延長頭以及萬向頭

附加頭與頭蓋之結合面皆以手工精密鏟花，採用日製兩片式曲齒離合器精密定位

選擇自動附加頭，附加頭的抓取方式皆採可程式控制

自動附加頭

35 度頭

自動鎖頭 / 鎖刀
C 軸自動 5° / 2.5° / 1° 分度，轉速 : 3,000 / 4,500 rpm輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統

90 度頭

自動鎖頭 / 鎖刀
C 軸自動 5° / 2.5° / 1° 分度轉速 : 3,000 / 4,500 rpm輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統

延長頭

自動鎖頭 / 鎖刀
轉速 : 3,000 rpm ( Z +600 mm ) / 6,000 rpm ( Z +350 mm )輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統

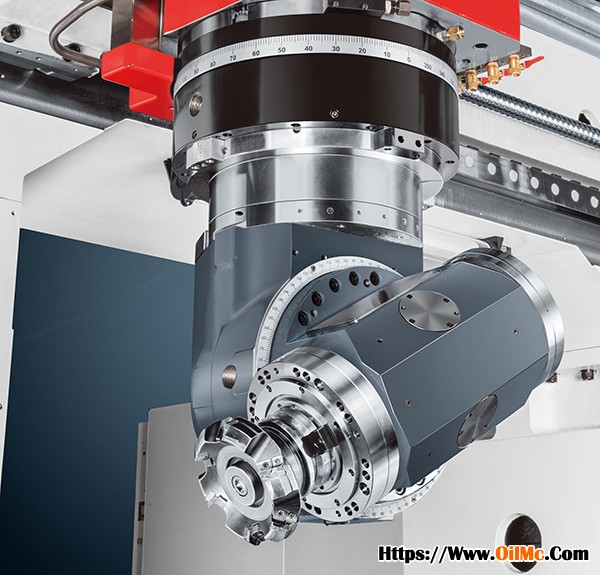

全自動萬向頭 ( 正交型 )

自動鎖頭 / 鎖刀
A / C 軸自動 5° / 2.5° / 1° 分度
轉速 : 3,000 / 4,500 rpm輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統

全自動萬向頭 ( 斜交型 )

自動鎖頭 / 鎖刀
A / C 軸自動 5° / 2.5°/ 1° 分度
轉速 : 3,000 / 4,500 rpm輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統

列印此頁面	HTP-4041	HTP-5041	HTP-6041	HTP-7041
重要諸元
X 軸行程	4,000 mm	5,000 mm	6,000 mm	7,000 mm
Y 軸行程	4,100 mm ( 選配 4,800 )
Z 軸行程	1,000 mm ( 選配 1,200 / 1,400 )
雙柱間距離	4,300 mm
主軸鼻端至工作台面距離	200 ~ 1,200 mm ( 選配 200 ~ 1,400 / 200 ~ 1,600 )
工作台
工作台尺寸 ( X x Y )	4,020 x 3,000 mm	5,020 x 3,000 mm	6,020 x 3,000 mm	7,020 x 3,000 mm
工作台載重量	15,000 kg	18,000 kg	20,000 kg	20,000 kg
主軸
主軸內孔規格	BBT50 ( ISO 50 )
主軸馬達 ( 連續 / 30 分 )	22 / 26 kW ( 選配 30 / 37 )
主軸轉速	齒輪式 4,000 rpm
三軸進給
X 軸快速進給速率	15 m/min.	10 m/min.	7.5 m/min.
Y / Z 軸快速進給速率	10 m/min.
切削進給速率	1 ~ 10 m/min.	1 ~ 5 m/min.
刀庫
刀庫容量	32 支刀 ( 選配 40 / 60 / 90 / 120 )
刀具長度	350 mm ( 選配 400 )
刀具重量	20 kg
刀具直徑 / 鄰刀空	Ø 127 / Ø 215 mm
精度
定位精度 ( JIS B 6338 )	± 0.015 mm / 全長
定位精度 ( VDI 3441 )	P ≤ 0.030 mm / 全長	P ≤ 0.040 mm / 全長	P ≤ 0.050 mm / 全長	P ≤ 0.040 mm / 全長
重現精度 ( JIS B 6338 )	± 0.003 mm
重現精度 ( VDI 3441 )	Ps ≤ 0.025 mm	Ps ≤ 0.030 mm	Ps ≤ 0.035 mm	Ps ≤ 0.030 mm
一般規格
切削液容量	1,000 liter
潤滑油箱容量	6 liter
油壓系統容量	100 liter
氣壓壓力需求	5 ~ 8 ( 5 ) kg / cm²
電力需求	AC 220 ± 10 % Vac / 80 kVA
機器淨重	45,000 kg	49,000 kg	53,000 kg	64,000 kg
