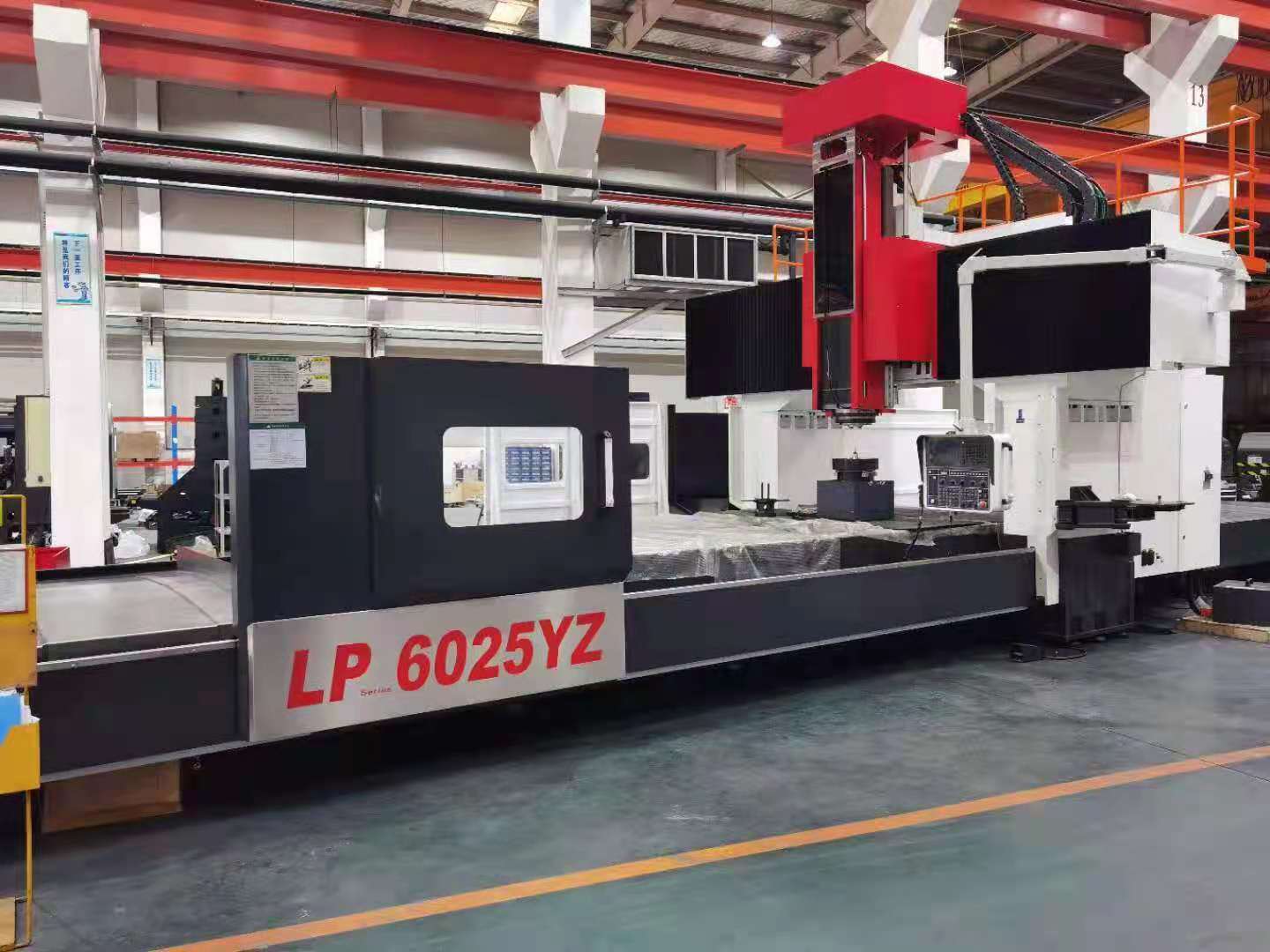

厂家推荐亚崴数控铣床龙门加工中心LP-6025
|

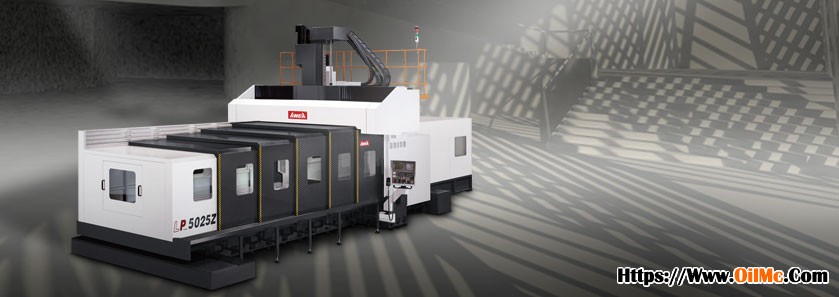

秉持龍門世家所代表的成熟製造能力與創新研發技術，亞崴 LP 系列龍門型加工中心機，憑藉著大馬力、高剛性結構，結合高品質、自動化等周邊配備與完整的系列規格尺寸，提供您高效能、高生產力的加工對策；廣為全球知名汽車工業、精密模具工業、航太工業與能源工業等加工大廠所採，，系列化產品線，規格齊全，搭配高彈性之自動化交換頭庫與立臥換刀系統，提供全自動化、高效能與高生產性之加工性能
模組化的主軸設計，提供不同的切削特性，符合多樣化的加工需求
X、Y 軸採用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升
Z 軸採用高剛性硬軌設計，經熱處理後再精密研磨，適合重切削。 ( 選配直結式高速主軸，Z 軸可選擇滾柱型線性滑軌設計 )
高剛性結構
一體式底座採用複合四滑軌設計，底座尺寸依行程長度比例加大，消除工作台懸垂問題，確保支撐剛性
大跨距對稱式中心驅動設計，X 軸滾珠導螺桿在運動軸向中心，提供高精度與重負荷之軸向進給能力，避免因偏置驅動所產生之移動件游離與導軌磨耗不均勻等現象發生
配置螺桿減震機構，降低長尺寸螺桿懸垂迴轉之震動，提升加工精度
化主軸系統
強悍的切削能力
頭部採用內包式硬軌設計，高剛性、力流效應佳，減少切削懸伸、震動問題。Y 軸採用段差式高剛性線性滑軌設計，提升主軸頭、鞍座、橫樑之整體結構剛性，縮短接觸點與橫樑之間距，提升切削能力
中心對稱式主軸系統設計
將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做之空間配置，有效抑制熱變位與減低不平衡力矩的產生，確保加工精度與重切削能力
齒輪式高扭力主軸
高低檔強力齒輪箱設計
浮動式油壓鬆刀機構，鬆刀時主軸軸承不受任何力量
4,000 rpm 高扭力主軸，搭載高馬力輸出 26 kW 主軸馬達，在 254 rpm 提供 977 N-m 的扭矩輸出，符合重切削加工的需求
6,000 rpm 高扭力主軸，搭載高馬力輸出 26 kW 主軸馬達，在 387 rpm 亦可提供 642 N-m 的扭矩輸出
4,000 rpm 齒輪式

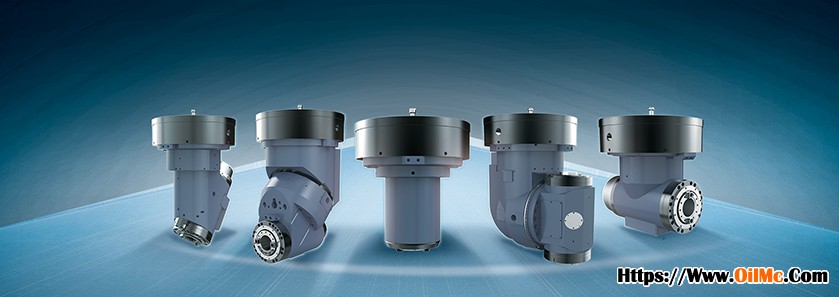

多功能附加頭設計
90° 頭
自動鎖頭 ，自動鎖刀
Cs 軸自動 5 分度
轉速 : 2,000 rpm
大輸出功率 : 22 kW ( 30 HP )
延長頭
自動鎖頭 ，油壓爪鬆刀
無分度
轉速 : 3,000 rpm
大輸出功率 : 22 kW ( 30 HP )
萬向頭

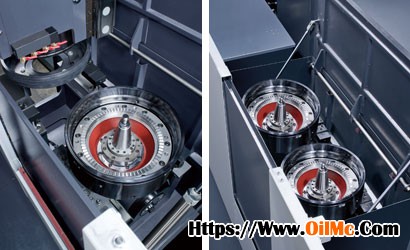

高效率自動交換頭庫
提供二頭倉或三頭倉等二種頭庫模組，可依 Y 軸尺寸大小彈性配置，提供達六組附加頭之儲存空間，滿足各種加工需求
頭庫採封閉式板金設計，可防止切屑污染，確保所有附加頭之使用年限
頭庫蓋採氣壓掀頂式設計，附加頭毋須推出即可由主軸直接抓取，提供高效率的附加頭交換能力
Top

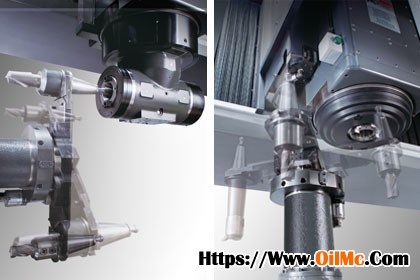

高性能立臥換刀系統
立臥換刀系統，所有換刀動作及換刀點皆有檢知器及時序掃描，確保換刀之穩定性及可靠度
標準捷徑選刀功能，縮短換刀時間，提升加工效率
可依實際需求選擇 32T 或 60T 刀臂式刀庫
| 列印此頁面 | LP-3025 | LP-4025 | LP-5025 | LP-6025 |
|---|---|---|---|---|
| 重要諸元 | ||||
| X 軸行程 | 3,000 mm | 4,000 mm | 5,000 mm | 6,000 mm |
| Y 軸行程 | 2,500 mm ( 3,200 mm 選配 ) | |||
| Z 軸行程 | 760 mm ( 1,000 / 1,200 / 1,400 mm 選配 ) | |||
| 主軸鼻端至工作台面距離 | 240 ~ 1,000 mm ( 200 ~ 1,200 mm / 200 ~ 1,400 mm / 200 ~ 1,600 mm 選配 ) | |||
| 雙柱間距離 | 2,700 mm | |||
| 工作台 | ||||
| 工作台尺寸 ( X 方向 ) | 3,020 mm | 4,020 mm | 5,020 mm | 6,020 mm |
| 工作台尺寸 ( Y 方向 ) | 2,400 mm | |||
| 工作台載重量 | 12,000 kg | 15,000 kg | 18,000 kg | 20,000 kg |
| 主軸 | ||||
| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | |||
| 主軸轉速 |
6,000 rpm ; 8,000 / 10,000 rpm 直結式主軸 ( 選配 ) Z 軸 : 1,000 / 1,200 / 1,400 mm 可搭載 ： 4,000 / 5,000 齒輪式主軸 ( 選配 ) 6,000 / 8,000 內藏式主軸 ( 選配 ) 8,000 / 10,000 直結式主軸 ( 選配 ) |
|||
| 主軸內孔規格 | BT50 ( ISO50 ) / DIN69871-A ( 選配 ) | |||
| 主軸進給 | ||||
| 快速進給速率 X 軸 | 20,000 mm / min. | 15,000 mm / min. | 10,000 mm / min. | 10,000 mm / min. |
| 快速進給速率 Y 軸 | 15,000 mm / min. | |||
| 快速進給速率 Z 軸 | 15,000 mm / min. | |||
| 切削進給速率 | 1 ~ 10,000 mm / min. | 1 ~ 5,000 mm / min. | ||
| 刀庫 | ||||
| 刀庫容量 | 32 支刀 ( 60 / 90 / 120 選配 ) | |||
| 直徑 / 鄰刀空 | Ø 127 / Ø 215 mm | |||
| 長度 | 350 mm | |||
| 重量 | 20 kg | |||
| 精度 | ||||
| 定位精度 ( JIS B 6338 ) | ± 0.015 mm / 全長 | |||
| 定位精度 ( VDI 3441 ) | P ≤ 0.025 mm / 全長 | P ≤ 0.030 mm / 全長 | P ≤ 0.040 mm / 全長 | P ≤ 0.050 mm / 全長 |
| 重現精度 ( JIS B 6338 ) | ± 0.003 mm | |||
| 重現精度 ( VDI 3441 ) | Ps ≤ 0.020 mm | Ps ≤ 0.025 mm | Ps ≤ 0.030 mm | Ps ≤ 0.035 mm |
| 一般規格 | ||||
| 電力需求 | 220 ± 10 % | |||
| 氣壓壓力需求 | 5 ~ 8 ( 5 ) kg / cm² | |||
| 油壓箱容量 ( 油壓泵 ) | 120 liter ( 10 HP ) | |||
| 潤滑油箱容量 | 6 liter | |||
| 切削液容量 ( 切削液泵 ) | 750 liter ( 1.5 HP ) | |||
| 機器淨重 | 36,000 kg | 40,000 kg | 45,000 kg | 50,000 kg |
本公司保留因技術需求，隨時更改內容及文字之權利。
